ProfileCut
A ProfileCut acélszerkezetek gyártására optimalizált széria. Hatékony és gazdaságos megoldás kínál alkatrészeik kivágására és jelölésére. Ezzel minimalizálhatók az összeállítási és hegesztési/szegecselési idők.

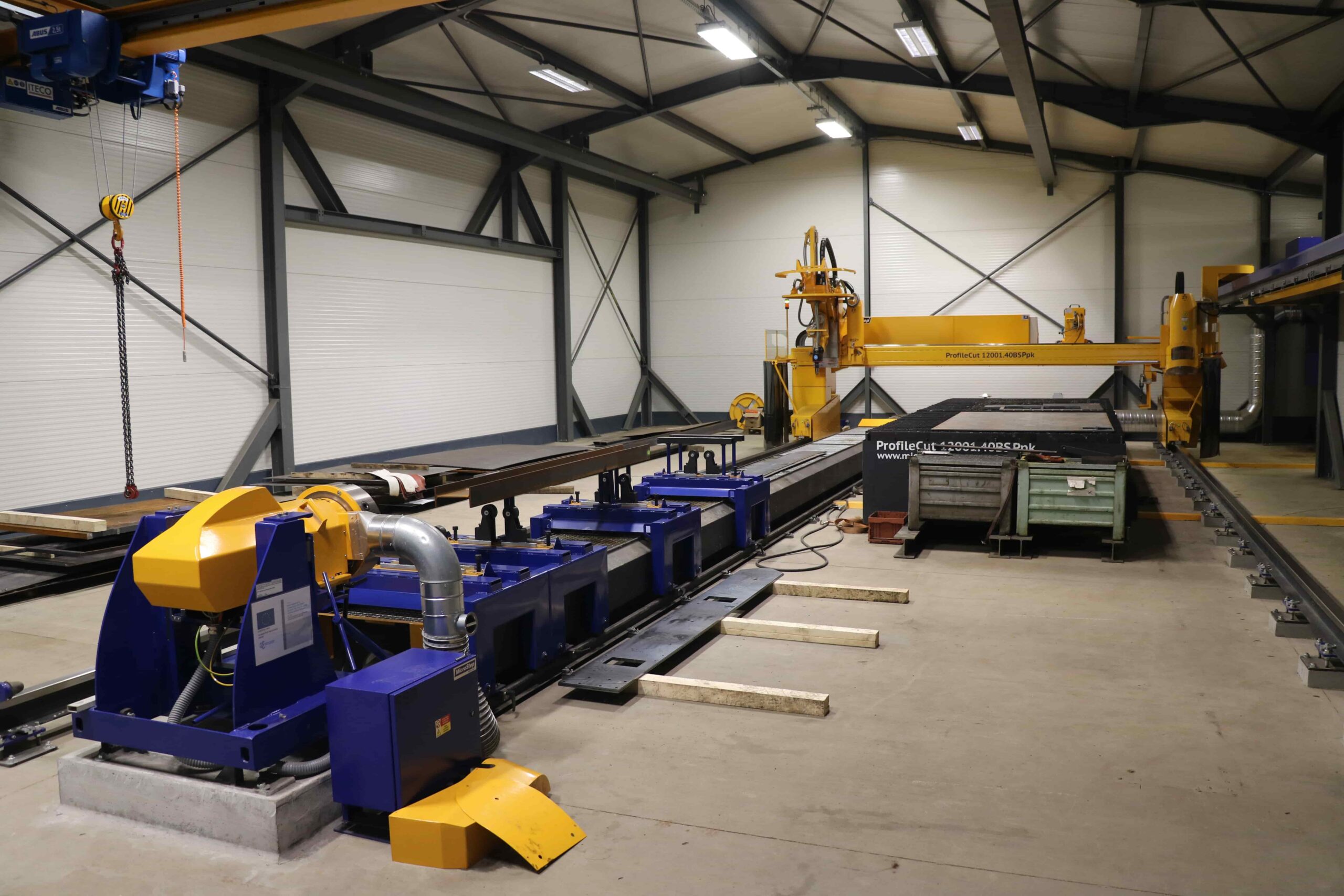

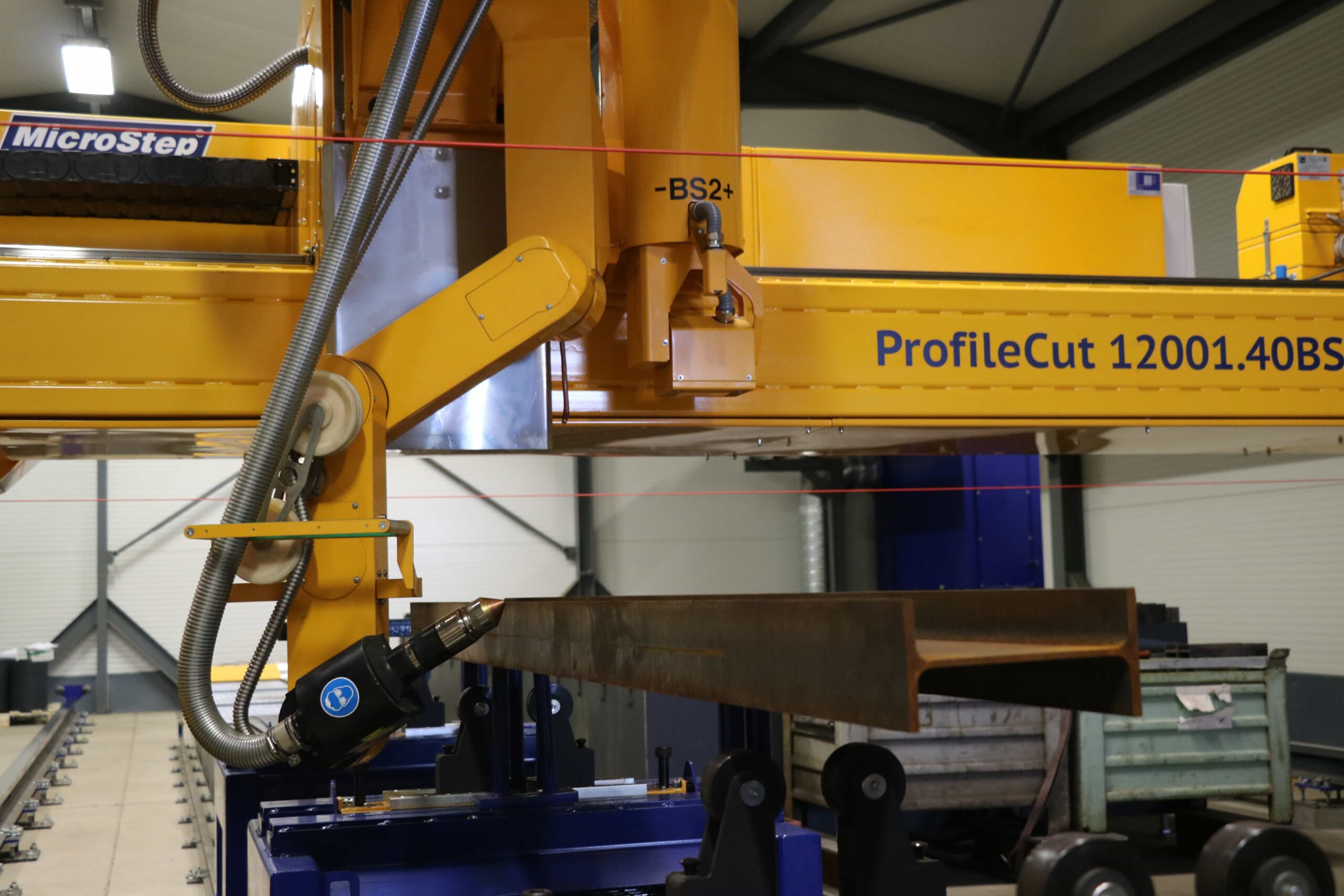

A berendezés sajátossága abban áll, hogy az opcionális lemez- és csővágó modulok mellett rendelkezik egy külön szelvények vágására kialakított területtel. Ebben a térben megmunkálhatók I, H, U és L szelvények is. Ezek feldolgozásához rendelhető 3D szkenner, amivel minden darabot egyesével be lehet mérni. Az így kapott 3D modellre interpolálja a szoftver a vágási programot. Ez azért előnyös mivel a nyers szelvény alapanyagok a virtuális méretektől akár több mm-el is eltérhetnek, a széles gyártási tűrésmezők miatt. Ez az előgyártási pontatlanság a vágási program hibájához vezetne, de a szkennelést ezt a hibát gyakorlatilag teljesen eliminálja.
Általános tájékoztató:
MicroStep gépeinkről fontos tudni, hogy a leírások inkább gyűjtemények az asztalok opcionális felszereltségéről. Így lehetséges, hogy ugyanazt a vázat az egyik ügyfelünk tartályfenekek 3D plazmavágására használja, amíg egy másik vastag szénacél táblák darabolására lángvágó fejjel.
Célunk, hogy bármely egyedi vevői igényt ki tudjunk elégíteni, így amennyiben sikerült tájékozódnod és megállapítanod melyik asztal nyújt stabil alapot számodra, keresd fel a régiódhoz tartozó képviselőnket. Ő fog tudni segíteni neked a legmegfelelőbb felszereltség kiválasztásában.
A szerteágazó konfigurációpalettára az alábbi kiadványban találsz példákat.
Leírás:
A ProfileCut acélszerkezetek gyártására optimalizált széria. Hatékony és gazdaságos megoldás kínál alkatrészeik kivágására és jelölésére. Ezzel minimalizálhatók az összeállítási és hegesztési/szegecselési idők.
A berendezés sajátossága abban áll, hogy az opcionális lemez- és csővágó modulok mellett rendelkezik egy külön szelvények vágására kialakított területtel. Ebben a térben megmunkálhatók I, H, U és L szelvények is. Ezek feldolgozásához rendelhető 3D szkenner, amivel minden darabot egyesével be lehet mérni. Az így kapott 3D modellre interpolálja a szoftver a vágási programot. Ez azért előnyös mivel a nyers szelvény alapanyagok a virtuális méretektől akár több mm-el is eltérhetnek, a széles gyártási tűrésmezők miatt. Ez az előgyártási pontatlanság a vágási program hibájához vezetne, de a szkennelést ezt a hibát gyakorlatilag teljesen eliminálja.
A berendezés rendelkezik automatizációs bővítési opciókkal is. Lehetséges a szelvények automatikus behelyezése, válogatása és lepakolása kiszolgáló egység, konvejor és dedikált termelési menedzsment szoftver segítségével.
A gép bővíthető továbbá edényfenék vágó modullal. A dóm alakú darabok megmunkálásakor a 3D vágófej segítségével szinte bármilyen alakú kivágás elkészíthető, hegesztési élelőkészítéssel is. Ez a rész is felszerelhető 3D szkennerrel ami itt is biztosítja a költséges előgyártmányok helyes megmunkálását.
Műszaki Paraméterek:
|
Vágóasztal hossz |
1 500 – 50 000 mm |
|
Vágóasztal szélesség |
1 500 – 8 000 mm |
|
Maximális vágófejek száma |
plazma: 6 láng: 8 |
|
Max. vágási vastagság plazmával |
plazmaforrás függvényében |
|
Max.vágási vastagság lángvágóval |
300 mm |
|
Pozícionálási sebesség |
max. 23 m/perc |
|
Kétirányú pozícionálási pontosság |
0.05 mm/m |
|

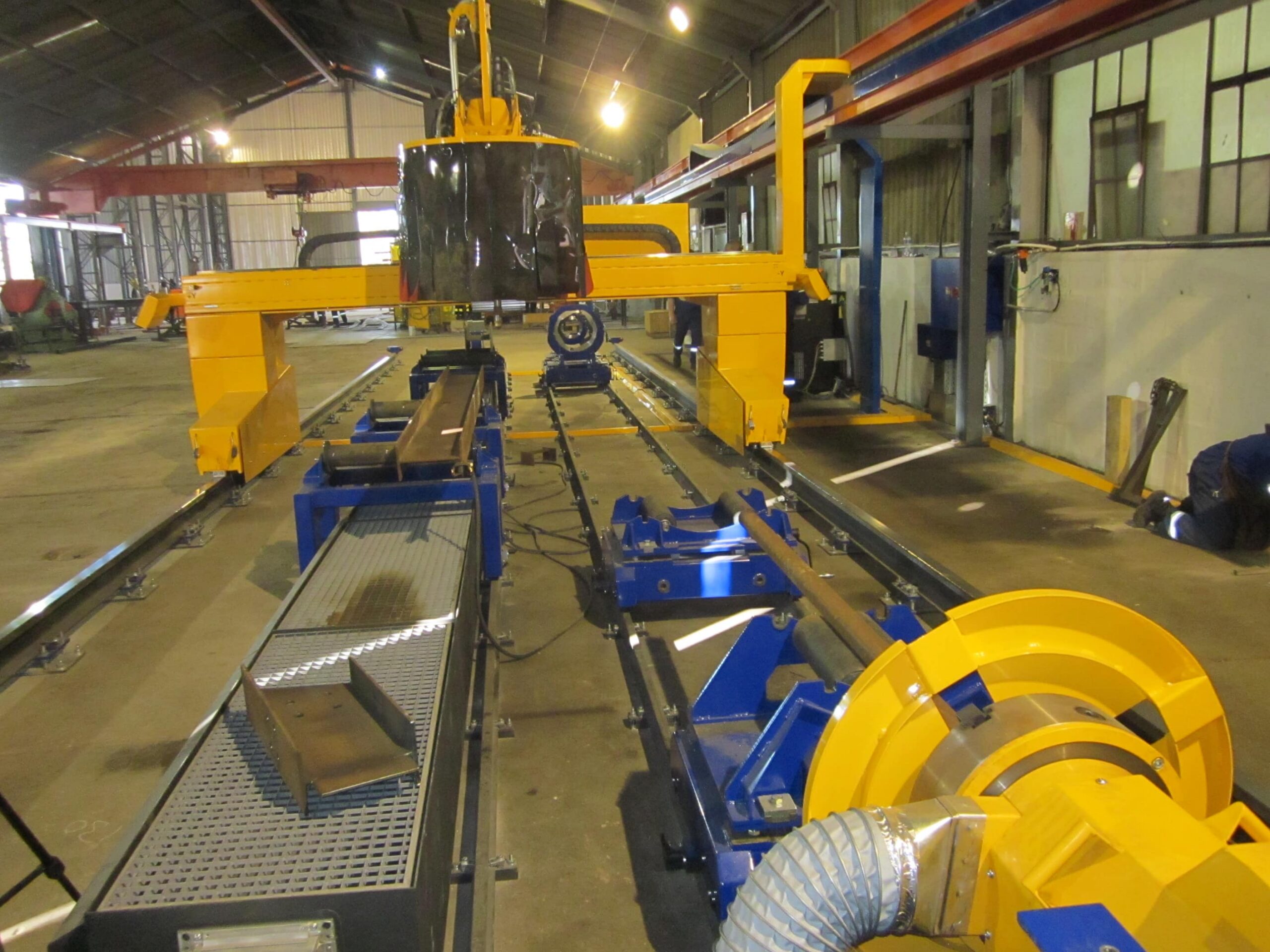

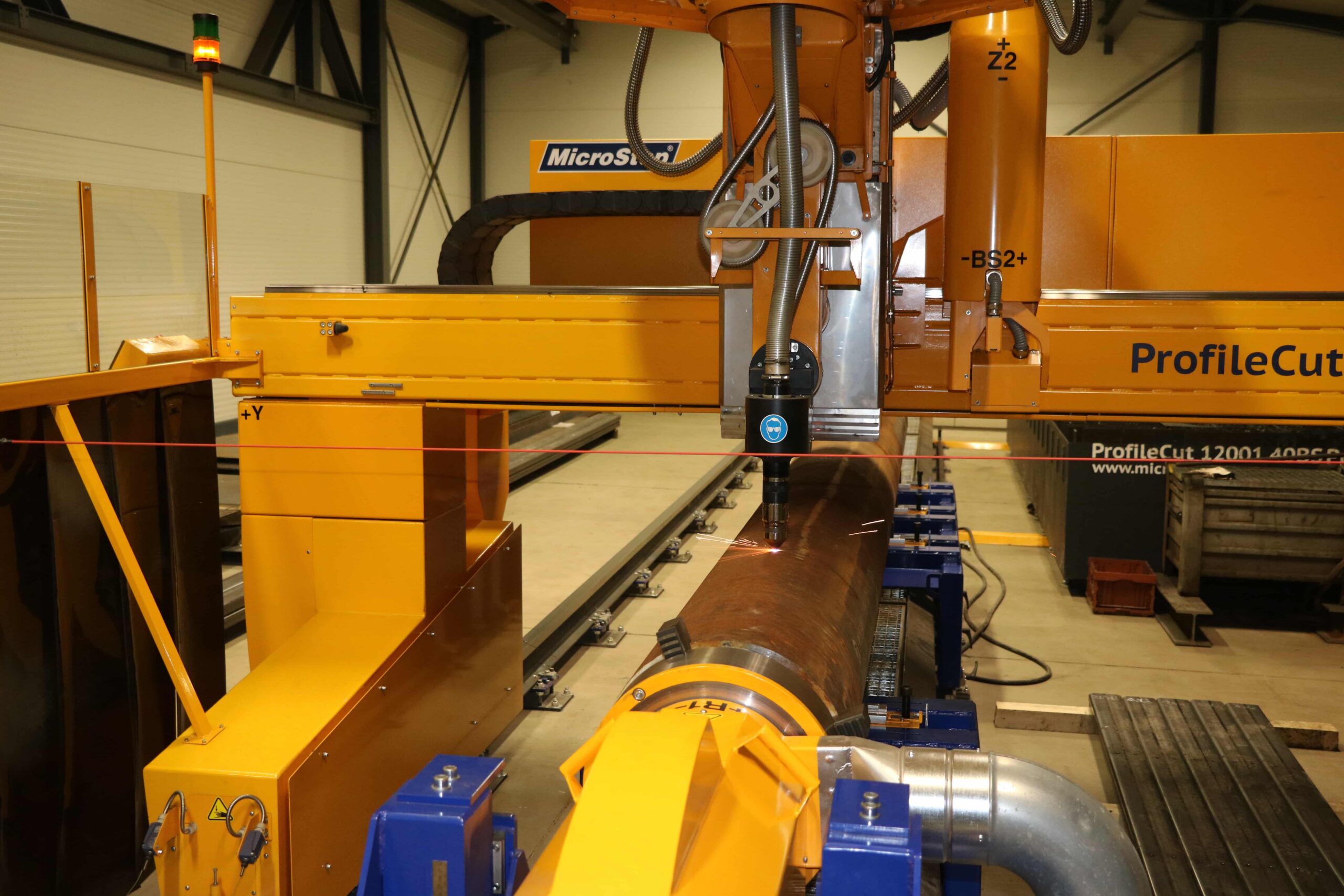

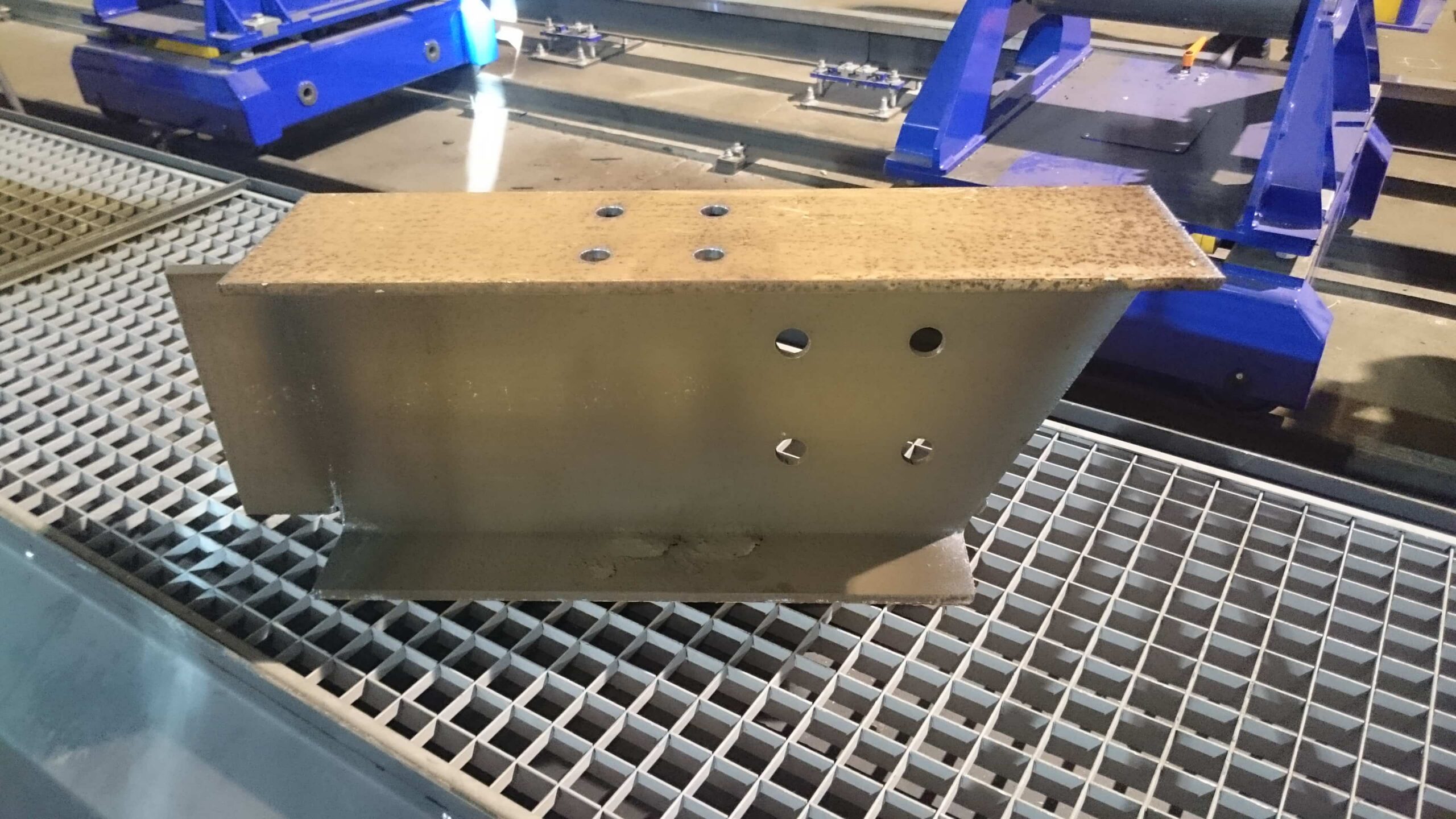

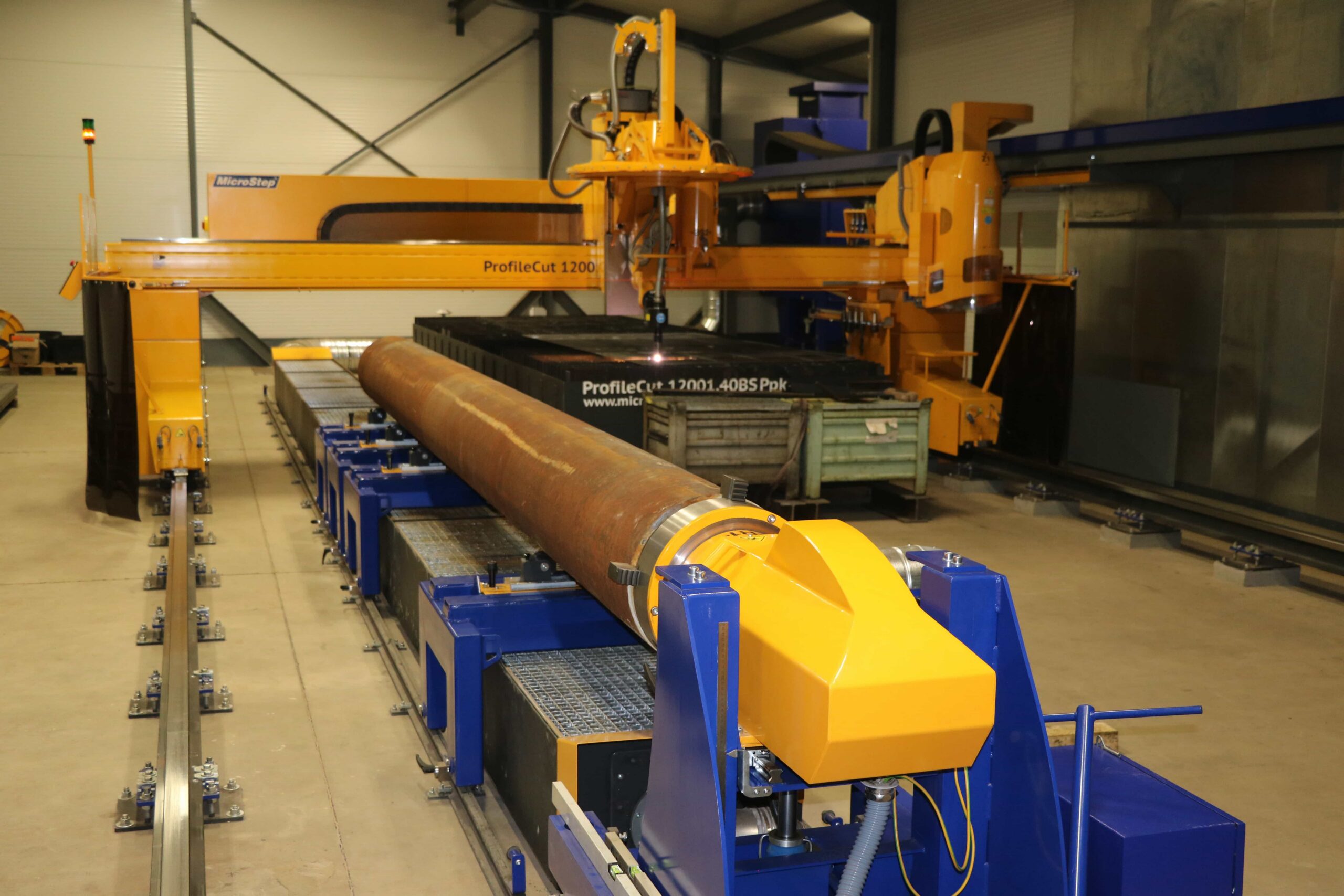

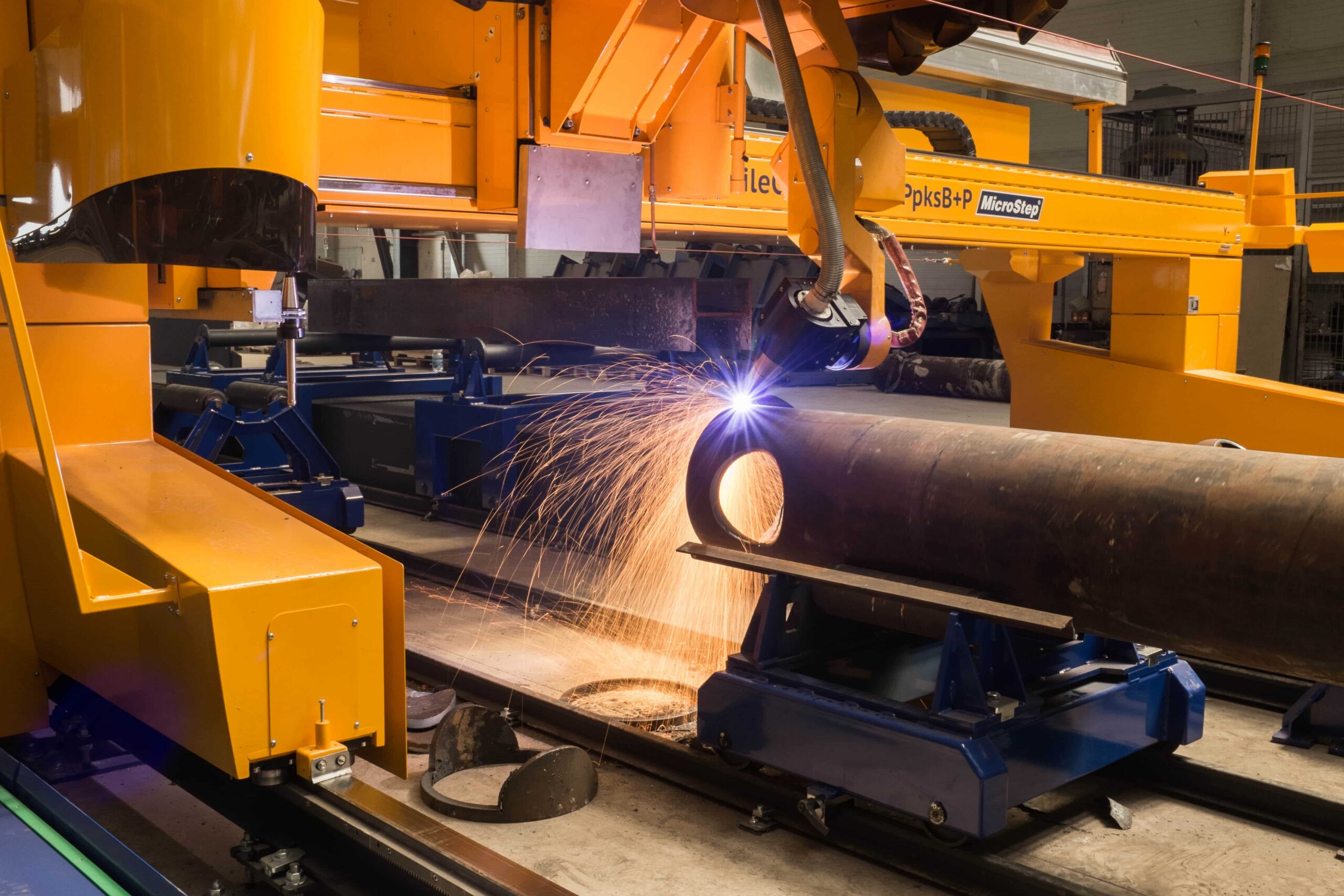

Csővágás |
Ø100 – 1500 mm, max 12 t |
|
Zártszelvény vágás |
100 x 100 – 600 x 600 mm |
|
Szelvény vágás |
max HEB 1000 |
|
Edényfenék vágás |
Ø6000 mm-ig |
|
Fúrás |
Ø4 – 40 mm, M4 – M33, automatikus szerszámcsere |
A táblázatban feltüntetett értékek úgymond keretparaméterek. Minden gépünk egyedi készítésű. Amennyiben a fentiektől eltérő igényeid vannak keress fel minket.
