PipeCut

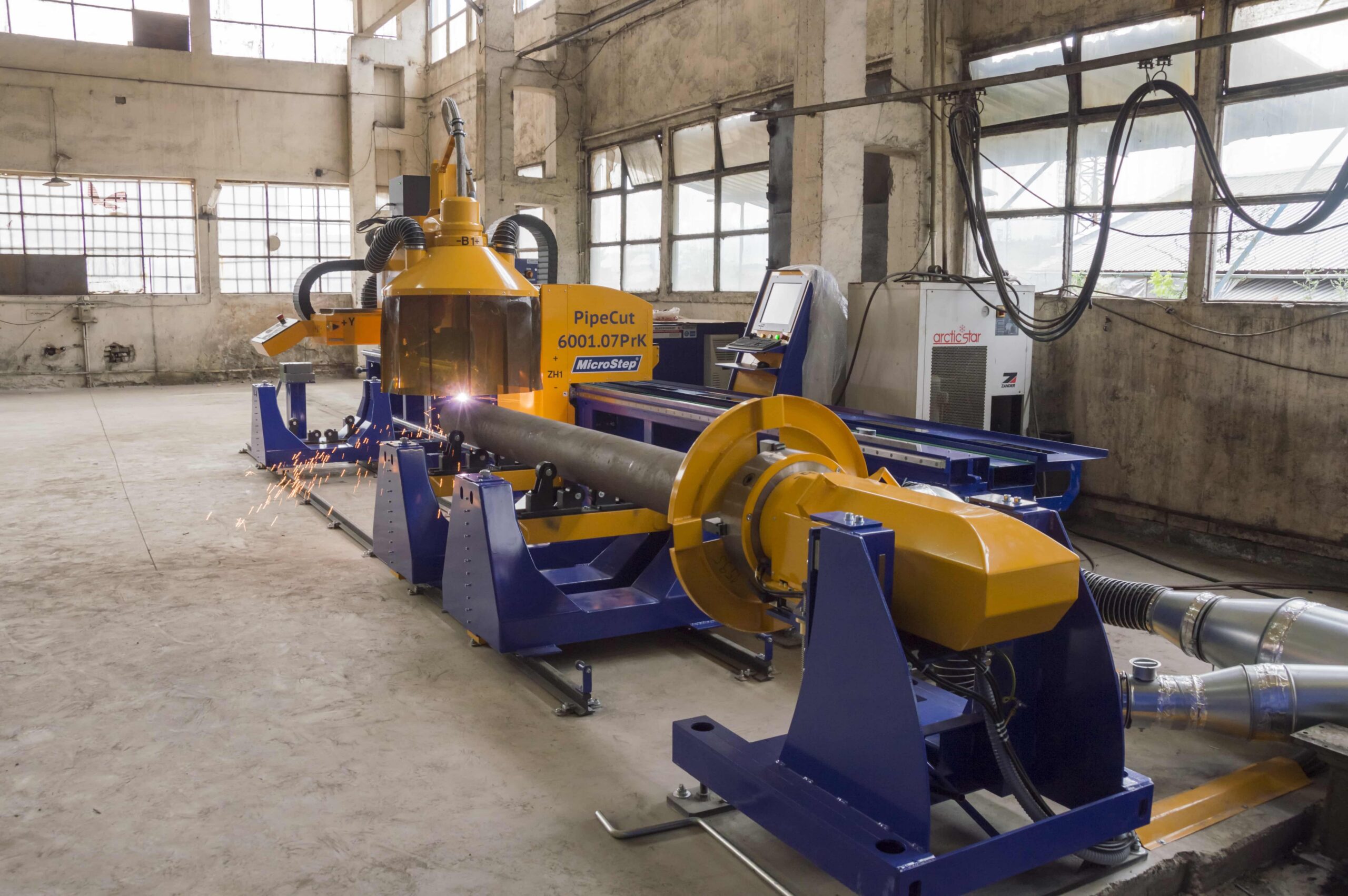

A PipeCut egy moduláris felépítésű csővágó berendezés, amely alkalmas csövek darabolására, csőpalástok furatolására, cső-cső, és cső-profil áthatások vágására, akár hegesztési él előkészítéssel és jelöléssel együtt. A moduláris felépítés rengeteg konfigurációs lehetőséget, és könnyű későbbi bővítést tesz lehetővé. Opciósan megoldható a vágandó csövek és profilok automata adagolása is. Tartálygyártás, csővezeték építés, és az erőműipar azok a területek, ahol ez a berendezés nagyszerűen alkalmazható.
Általános tájékoztató:
MicroStep gépeinkről fontos tudni, hogy a leírások inkább gyűjtemények az asztalok opcionális felszereltségéről. Így lehetséges, hogy ugyanazt a vázat az egyik ügyfelünk tartályfenekek 3D plazmavágására használja, amíg egy másik vastag szénacél táblák darabolására lángvágó fejjel.
Célunk, hogy bármely egyedi vevői igényt ki tudjunk elégíteni, így amennyiben sikerült tájékozódnod és megállapítanod melyik asztal nyújt stabil alapot számodra, keresd fel a régiódhoz tartozó képviselőnket. Ő fog tudni segíteni neked a legmegfelelőbb felszereltség kiválasztásában.
A szerteágazó konfigurációpalettára az alábbi kiadványban találsz példákat.
Leírás:

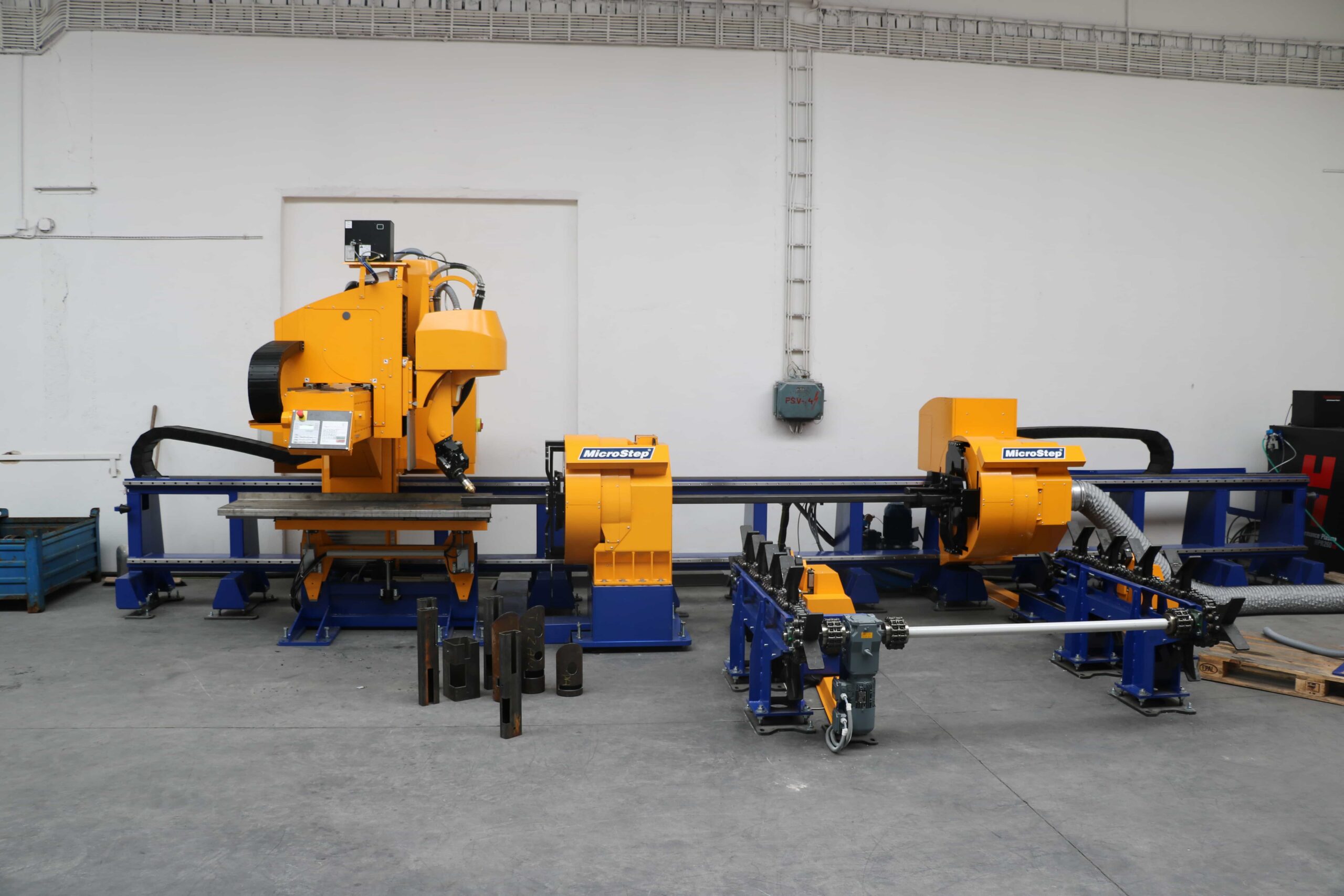

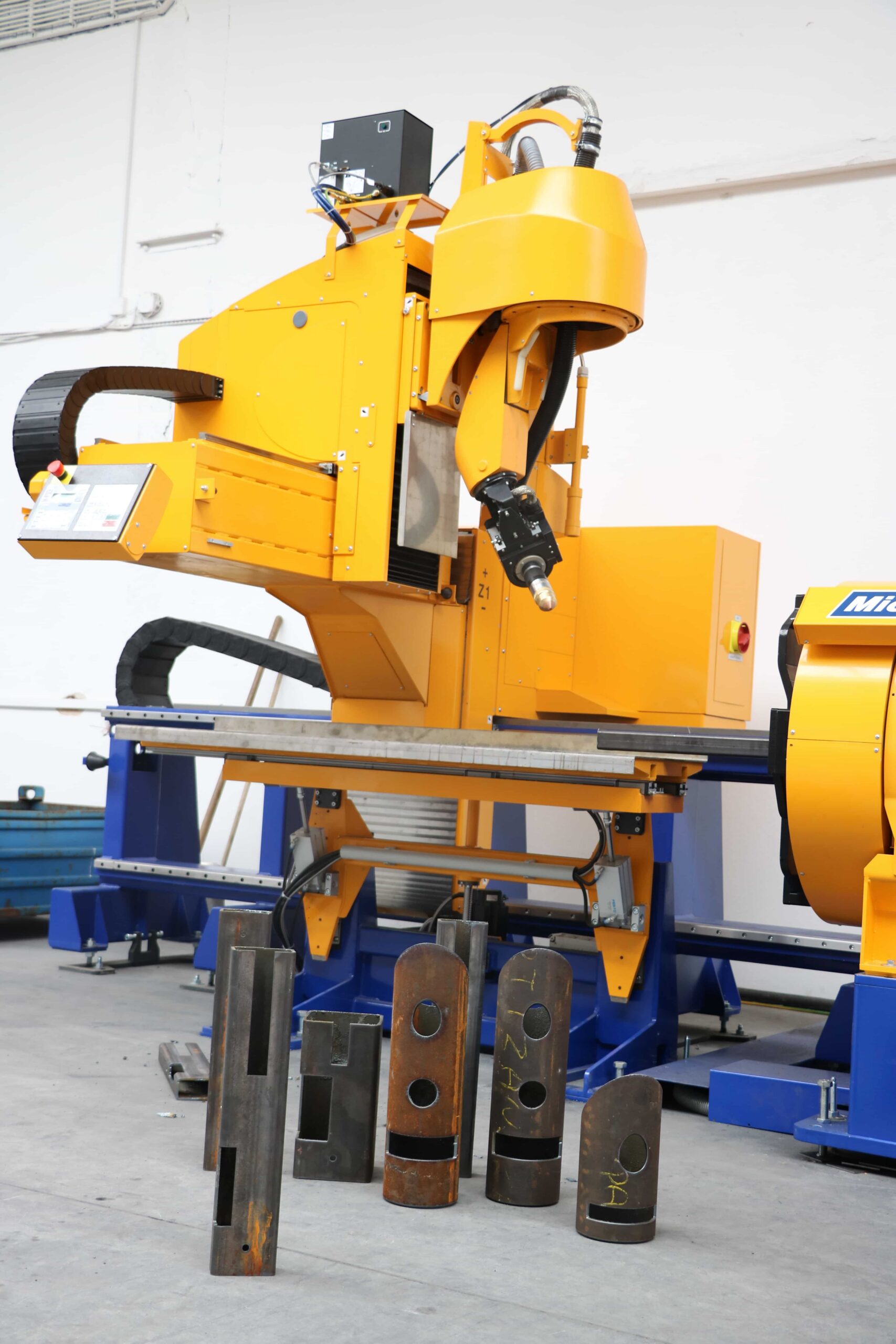

A PipeCut kis és közepes méretű csövek és zártszelvények vágására optimalizált berendezés. Ø30 és Ø800 mm között munkadarabok pontos és hatékony darabolására képes. A MicroStep mCam szoftvere segítségével szinte bármilyen alakú darabok kivághatók. Elkészíthető továbbá ezek hegesztési élelőkészítés és jelölése is. Így csökkenthetők az összeállítási és hegesztési idők. A gép választható továbbá 3D szkennerrel is ami jegyzi az előgyártmányok pontatlanságait és ezekhez mérten korrigálja a vágási programot, így szüntetve meg a gyártási selejtet. A gép tovább bővíthető kisebb edényfenekek vágására alkalmas munkatérrel. A PipeCut speciális kialakítása, az ElbowCut is megvásárolható nálunk. Ez konfiguráció képes Ø80 – 400 mm nagyságú csőkönyökök darabolására, jelölésére és hegesztési élelőkészítésére.

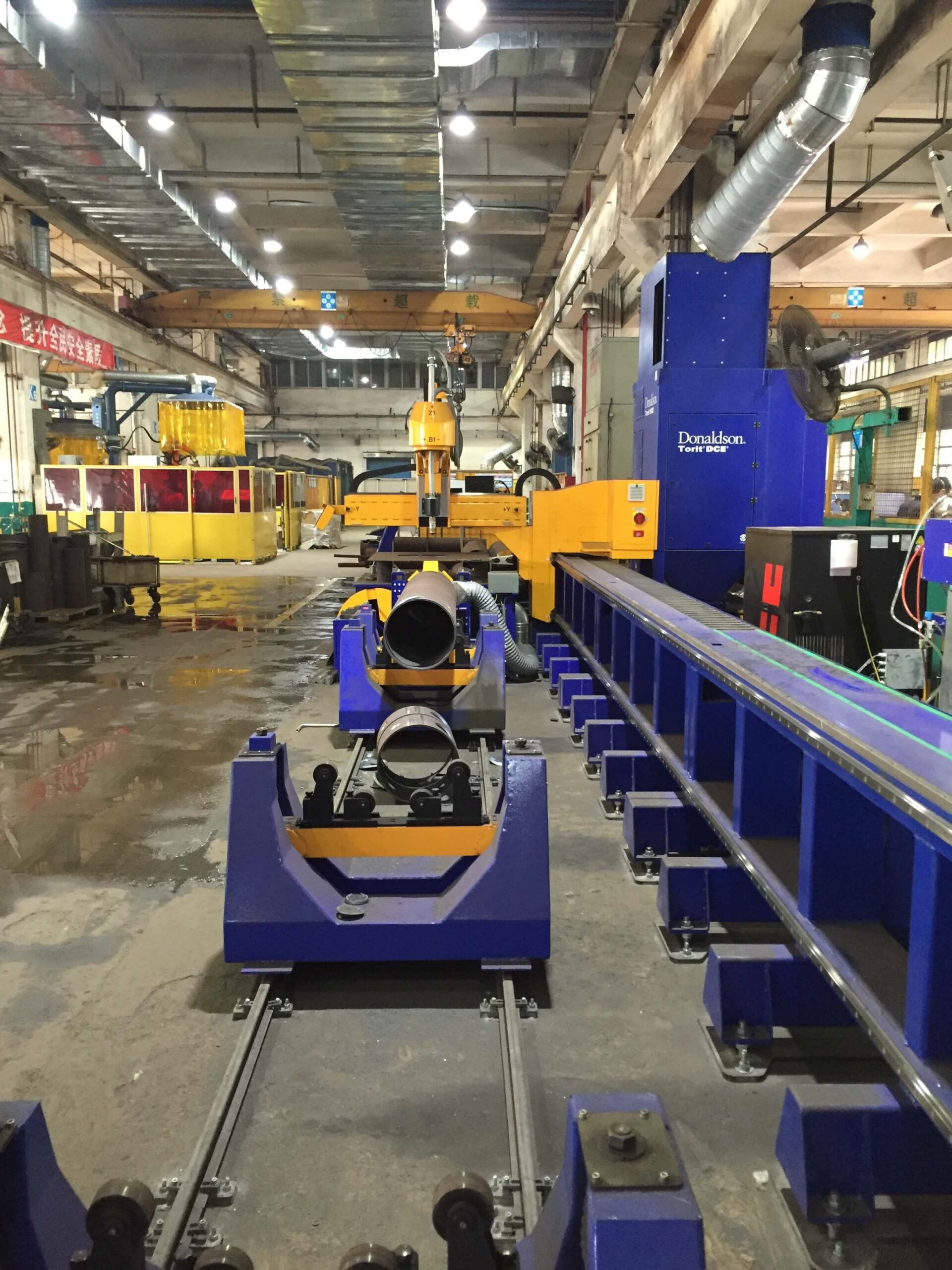

A berendezés fel van szerelve kétpontos elszívórendszerrel is amelynek egyik fele a tokmányban a másik a vágófej felett van bekötve. Ez biztosítja a dolgozók védelmét, környezetvédelmi előírásoknak való megfelelést és az alkatrészek hosszabb élettartamát.

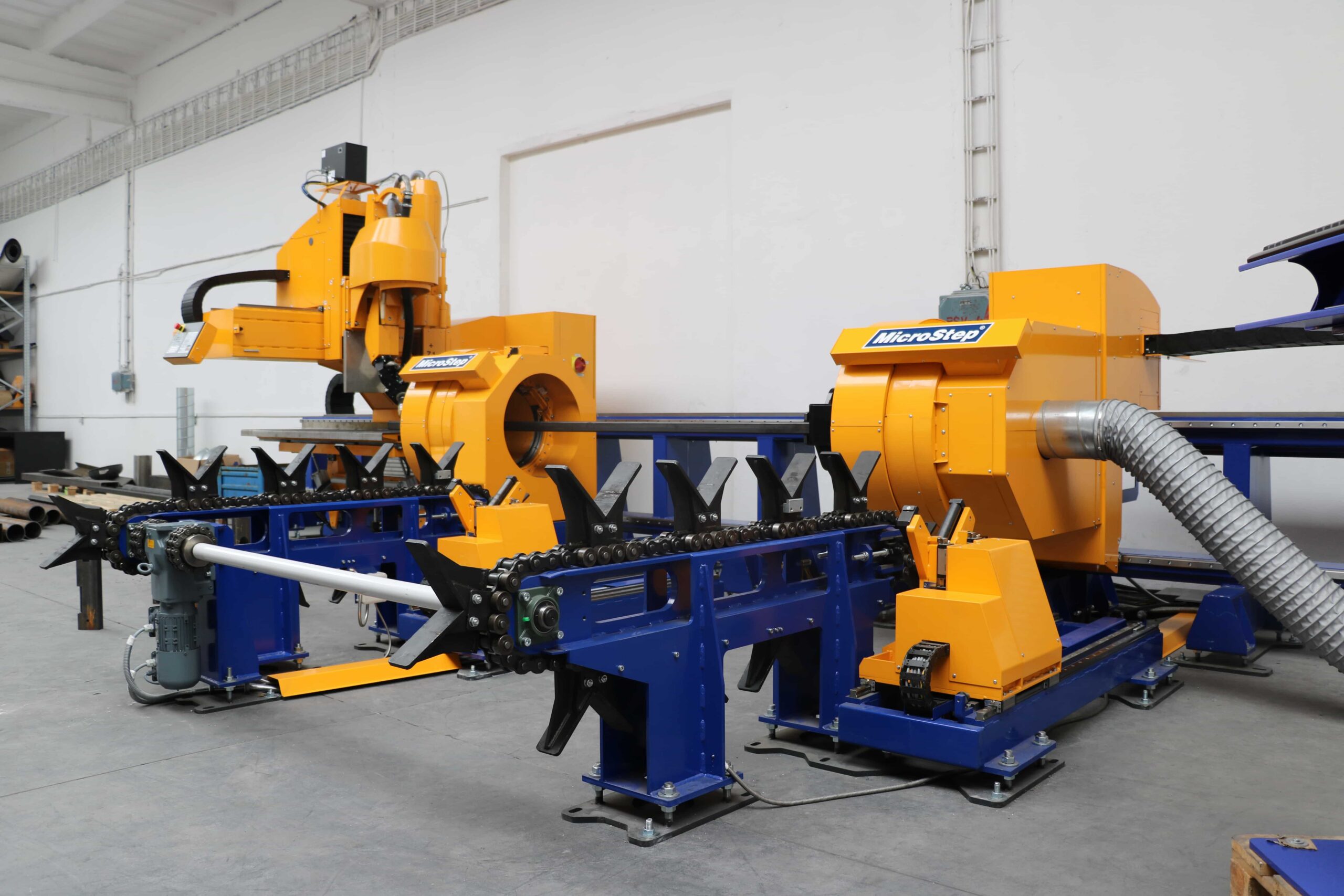

Opciósan megoldható a vágandó csövek és profilok automata adagolása is automatizációhoz. Ezt a folyamatot dedikált gyártás menedzsment szoftver segíti.
Műszaki Paraméterek:
|
Vágóasztal hossz |
3 000 – 12 000 mm |
|
Lemezvágás |
Nem opció |
|
Maximális vágófejek száma |
1 |
|
Max. vágási vastagság plazmával |
plazmaforrás függvényében |
|
Max.vágási vastagság lángvágóval |
40 mm |
|
Pozícionálási sebesség |
max. 35 m/perc |
|
Kétirányú pozícionálási pontosság |
0.05 mm/m |
|
Fúrás |
Nem opció |
|
Csővágás |
Ø30 – 300 mm (Ø800 automatikus adagolás nélkül) |
|
Zártszelvény vágás |
30 x 30 – 220 x 220 mm |
|
Edényfenék vágás |
Egyeztetés alapján |
A táblázatban feltüntetett értékek úgymond keretparaméterek. Minden gépünk egyedi készítésű. Amennyiben a fentiektől eltérő igényeid vannak keress fel minket.
